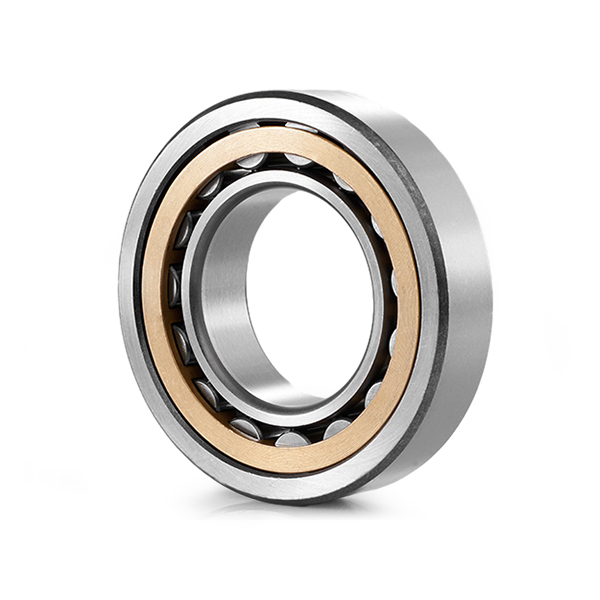

صف واحد أسطواني أسطواني

لماذا تكون قدرة تحمل الحمولة الشعاعية للمحمل الأسطواني ذو الصف الواحد كبيرة جدًا؟

1. التصميم الأساسي لل صف واحد أسطواني أسطواني تقع في خط الاتصال بين الأسطوانة ومجرى السباق. بالمقارنة مع تصميم الاتصال التقليدي أو الاتصال السطحي، فإن خط الاتصال يمكن أن يوزع الحمل بشكل أكثر فعالية، بحيث تتحمل كل بكرة ضغطًا أكثر اتساقًا. هذا التصميم يمكن المحمل من الاستفادة الكاملة من طول الأسطوانة عند تحمل الحمل الشعاعي، وتوزيع الحمل بالتساوي على بكرات متعددة، وبالتالي تحسين قدرة التحميل الشعاعي للمحمل بشكل كبير. بالمقارنة مع محامل كروية من نفس الحجم، فإن سعة الحمولة الشعاعية للمحامل الأسطوانية ذات الصف الواحد تزيد بمقدار 1.5 إلى 3 مرات.

2. عادة ما يتم ترتيب الأسطوانات في محامل أسطوانية ذات صف واحد بالتوازي، ويتم تثبيت الفواصل أو كتل العزل بين الأسطوانات لمنع الأسطوانات من الإمالة أو الاحتكاك ببعضها البعض. هذا التصميم لا يضمن التشغيل المستقر للأسطوانات فحسب، بل يمنع أيضًا زيادة عزم الدوران، مما يزيد من تحسين قدرة التحميل الشعاعي للمحمل. يلعب تصميم القفص أيضًا دورًا رئيسيًا. يمكن للقفص إصلاح موضع البكرات بشكل فعال ومنع خلع البكرات أو سقوطها أثناء التشغيل، وبالتالي ضمان استقرار وموثوقية المحمل.

3. إن تصميم الضلع والوجه النهائي للمحامل الأسطوانية ذات الصف الواحد لها أيضًا تأثير مهم على قدرة الحمل الشعاعية. وفقًا لما إذا كانت الحلقة تحتوي على أضلاع أم لا، يمكن تقسيم المحامل الأسطوانية ذات الصف الواحد إلى أنواع مختلفة مثل NU، NJ، NUP، N، وNF. تختلف هذه الأنواع المختلفة من المحامل في تصميم الأضلاع والأوجه النهائية، ولكنها تهدف جميعها إلى تحسين قدرة التحمل الشعاعية للمحامل. يمكن للحلقات الداخلية والخارجية لمحامل NU وN أن تتحرك بالنسبة لبعضها البعض في الاتجاه المحوري، لذلك يمكن استخدامها كمحامل ذات نهاية حرة؛ بينما يمكن لمحامل NJ وNF تحمل درجة معينة من الحمل المحوري في اتجاه واحد. هذه التصميمات تجعل المحامل أكثر مرونة واستقرارًا عند تحمل الأحمال الشعاعية.

4. بالإضافة إلى ميزات التصميم المذكورة أعلاه، فإن اختيار المواد وعملية المعالجة الحرارية للمحامل الأسطوانية ذات الصف الواحد لها أيضًا تأثير مهم على قدرة الحمل الشعاعية. تتميز المواد الحاملة عالية الجودة بقوة وصلابة أعلى ويمكنها تحمل الأحمال والتأثيرات الأكبر. يمكن لعمليات المعالجة الحرارية المعقولة تحسين الهيكل الداخلي للمادة وتحسين الأداء الشامل للمادة. تساعد هذه التدابير في تحسين قدرة التحمل الشعاعية للمحمل.

تتمتع المحامل الأسطوانية ذات الصف الواحد بقدرة تحمل حمولة شعاعية ممتازة، ويرجع ذلك أساسًا إلى مزايا تصميم اتصال الأسطوانة وخط القناة، وترتيب الأسطوانة وتصميم القفص، وتصميم الضلع والوجه النهائي، واختيار المواد وعملية المعالجة الحرارية. تتيح هذه المزايا للمحامل الأسطوانية ذات الصف الواحد إظهار قدرة تحمل أعلى وعمر خدمة أطول عند تحمل الأحمال الشعاعية. تلعب المحامل الأسطوانية أحادية الصف دورًا مهمًا في المعدات الميكانيكية المختلفة التي تحتاج إلى تحمل الأحمال الشعاعية الكبيرة.
