صف مزدوج محمل كروي أخدود عميق

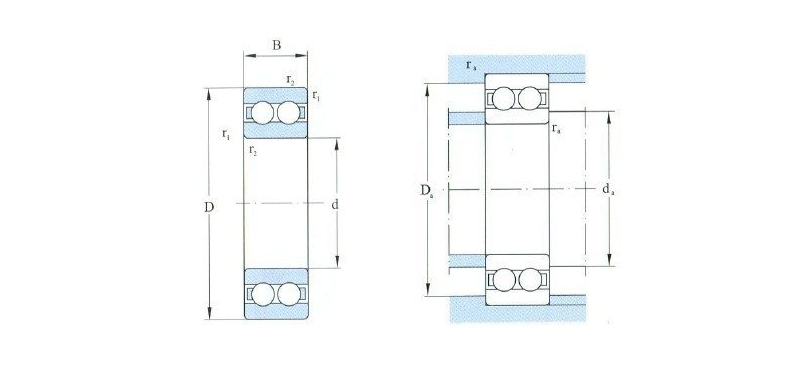

الهيكل المحدد لمحمل كروي أخدود عميق مزدوج الصف

صف مزدوج الكرات الأخدود العميق كما يوحي الاسم، تحتوي على صفين من الكرات مرتبة بين الحلقة الداخلية والحلقة الخارجية. يسمح هذا التصميم للمحمل بتحمل حمولة محورية معينة أثناء تحمل الأحمال الشعاعية. وبالتالي تحسين قدرة التحمل والاستقرار.

تتكون محامل الكرات ذات الأخدود العميق ذات الصف المزدوج بشكل أساسي من الحلقات الداخلية والحلقات الخارجية والكرات والأقفاص وأجهزة الختم. الحلقة الداخلية هي الجزء الذي يتطابق بشكل وثيق مع المحمل والعمود. عادة ما تكون مصنوعة من الفولاذ عالي الكربون الذي يحمل الكروم، والذي يتميز بالصلابة العالية ومقاومة التآكل. الحلقة الداخلية مصنوعة من مجاري مائية ذات أخدود عميق تتناسب مع الكرات. سطح المجاري المائية عبارة عن أرضية دقيقة لضمان أن الكرات يمكن أن تتدحرج بسلاسة في المجاري المائية.
الحلقة الخارجية هي الجزء الذي يتطابق فيه المحمل مع الهيكل الخارجي وهو مصنوع أيضًا من الفولاذ المحمل بالكروم عالي الكربون. تتم معالجة الحلقة الخارجية أيضًا بمجاري مائية ذات أخدود عميق، والتي تتوافق مع مجاري مائية الحلقة الداخلية وتشكل مساحة متدحرجة للكرات. تم تصميم حجم وشكل مجرى السباق الدائري الخارجي بدقة لضمان الضغط على الكرات بالتساوي أثناء التدحرج وتقليل التآكل. الكرات هي المكونات الأساسية لمحامل الكرات ذات الأخدود العميق ذات الصف المزدوج وعادة ما تكون مصنوعة من سبائك الفولاذ ذات الصلابة العالية ومقاومة التآكل العالية. تقع الكرات بين المجاري المائية الداخلية والخارجية وتتحمل الأحمال الشعاعية والمحورية. يتم ترتيب الكرات الموجودة في محامل الكرات ذات الأخدود العميق ذات الصف المزدوج في صفوف مزدوجة، أي أن الكرات في كل صف يتم توزيعها على جانبي المجاري المائية الحلقية الداخلية والخارجية، وتشكل قناتين متدحرجتين مستقلتين. يسمح هذا التصميم بتوزيع الكرات بالتساوي عند تحميل المحمل، مما يحسن قدرة تحمل المحمل واستقراره. يستخدم القفص لتثبيت موضع الكرات ومنعها من التصادم والاحتكاك ببعضها البعض أثناء التدحرج. عادةً ما يتم ختم قفص محامل الكرات ذات الأخدود العميق ذات الصف المزدوج من ألواح فولاذية، ويتم حساب شكله وحجمه بدقة وتصميمه لضمان التوزيع الموحد والتشغيل المستقر للكرات في مجرى السباق. من أجل منع دخول الغبار والرطوبة والملوثات الأخرى إلى داخل المحمل، فإن محامل الكرات ذات الأخدود العميق ذات الصف المزدوج تكون عادةً مجهزة بأجهزة إغلاق. جهاز الختم مصنوع من مواد مثل المطاط أو المعدن ويتناسب بشكل وثيق بين الحلقات الداخلية والخارجية للمحمل لتشكيل حاجز فعال.

واحدة من أكبر مزايا المحامل الكروية ذات الأخدود العميق ذات الصف المزدوج هي قدرتها القوية على التحمل. نظراً لترتيب الكرة ذو الصف المزدوج، فإن هذا المحمل يمكنه مقاومة الأحمال المحورية بشكل فعال أثناء تحمل الأحمال الشعاعية. إن قدرة التحمل المزدوجة هذه تجعل المحامل الكروية ذات الأخدود العميق ذات الصف المزدوج تعمل بشكل جيد في ظل الأحمال العالية وظروف العمل المعقدة، وهي مناسبة لمختلف الآلات الثقيلة والمعدات الدوارة عالية السرعة. تتمتع محامل الكرات ذات الأخدود العميق ذات الصف المزدوج أيضًا بمزايا كبيرة من حيث الاستقرار. تصميم الكرات ذات الصف المزدوج يجعل المحامل أكثر إجهادًا بشكل متساوٍ أثناء التشغيل، مما يقلل من التآكل والفشل الناتج عن الأحمال غير المتساوية. بالإضافة إلى ذلك، نظرًا لزيادة عدد الكرات، يتم أيضًا زيادة صلابة المحمل، مما يزيد من استقراره. يمكّن هذا الاستقرار محامل الكرات ذات الأخدود العميق ذات الصف المزدوج من الحفاظ على الأداء الممتاز في ظل ظروف العمل القاسية مثل التشغيل عالي السرعة والبدء والتوقف المتكرر. تتمتع محامل الكرات ذات الأخدود العميق ذات الصف المزدوج بعمر خدمة طويل نسبيًا. نظرًا لاستخدام مواد عالية الجودة وعمليات تصنيع دقيقة، فإن محامل الكرات ذات الأخدود العميق ذات الصف المزدوج لديها معاملات احتكاك منخفضة ومعدلات تآكل، كما يمكن أن تكون خصائص تبديد الحرارة الجيدة فعالة أيضًا. تقليل تراكم الحرارة وإطالة عمر المحمل، مما يجعل المحامل الكروية ذات الأخدود العميق ذات الصف المزدوج خيارًا اقتصاديًا وموثوقًا للمحمل.

تحتل محامل الكرات ذات الأخدود العميق ذات الصف المزدوج مكانًا في مجال تكنولوجيا المحامل بهيكلها الفريد وأدائها القوي. من خلال الفهم المتعمق لهيكلها المحدد ومبدأ العمل، يمكننا تطبيق هذا النوع من المحامل بشكل أفضل وتحسين كفاءة تشغيل المعدات الميكانيكية. والاستقرار.
