أتباع كام

مبدأ عمل أتباع كام

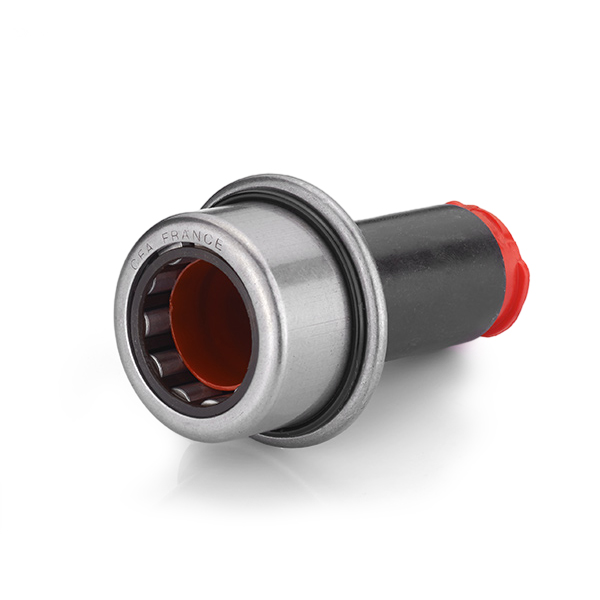

أتباع كام تتكون بشكل أساسي من ثلاثة أجزاء رئيسية: الأسطوانة والمحمل والجسم. توجد الأسطوانة في أحد طرفي متابعي الكامة، وهي على اتصال مباشر بملف الكامة لتحقيق الاحتكاك المتداول. يتم استخدام المحمل لدعم الأسطوانة والتأكد من أنها يمكن أن تدور بحرية. الجزء الرئيسي يربط بين الأسطوانة والمحمل، وهو عادة عبارة عن جسم معدني أسطواني يستخدم لحمل ونقل الأحمال.

1. التفاعل الأساسي بين الكامة والأسطوانة
يعتمد مبدأ عمل Cam Followers بشكل أساسي على التفاعل الأساسي بين الكاميرا والأسطوانة. في ناقل الحركة الميكانيكي، تكون الكامة عادةً جزءًا دوارًا ذو ملف تعريف محدد، والأسطوانة هي الجزء الرئيسي من متابعي الكامة، والتي تكون على اتصال مباشر مع ملف تعريف الكامة. عندما تدور الكاميرا، فإن ملفها الشخصي يدفع الأسطوانة للتحرك على طول مسار معين. تتيح هذه الدفعة للأسطوانة التدحرج بسلاسة تحت توجيه الكاميرا.

2. آلية المتداول الأسطوانة
تلعب الأسطوانة دورًا رئيسيًا في Cam Followers، وآلية التدحرج الخاصة بها هي جوهر تحقيق تحويل الحركة. عادةً ما يتم تثبيت المحامل داخل الأسطوانة لضمان قدرتها على الدوران بحرية. عندما تتلامس النقطة العالية لملف الكامة مع الأسطوانة، سترتفع الأسطوانة على طول ملف تعريف الكامة؛ عندما تتلامس النقطة المنخفضة لملف الكامة مع الأسطوانة، ستسقط الأسطوانة. تنتقل حركة الصعود والهبوط هذه إلى الجسم الرئيسي لمتابعي الكامة من خلال الأسطوانة، والتي بدورها تدفع الأجزاء المتصلة بها للتحرك خطيًا أو متأرجحًا.

3. تنفيذ تحويل الحركة
يدرك متابعو الكامة تحويل الحركة الدورانية للكاميرا إلى حركة خطية أو التأرجح من خلال آلية التدحرج الخاصة بالأسطوانة. عندما تدور الكامة، ستتصل كل نقطة في ملفها الجانبي بالأسطوانة، مما يدفع الأسطوانة للتحرك على طول مسار محدد. يتم تحديد هذا المسار من خلال ملف تعريف الكامة، لذلك يمكن التحكم في مسار حركة الأسطوانة من خلال تصميم ملف تعريف الكامة. عندما تتحرك الأسطوانة، فإنها ستدفع الجسم الرئيسي لمتابعي الكامة للتحرك معًا، وبالتالي تحقيق الحركة الخطية أو التأرجح للأجزاء المتصلة بمتابعي الكامة.

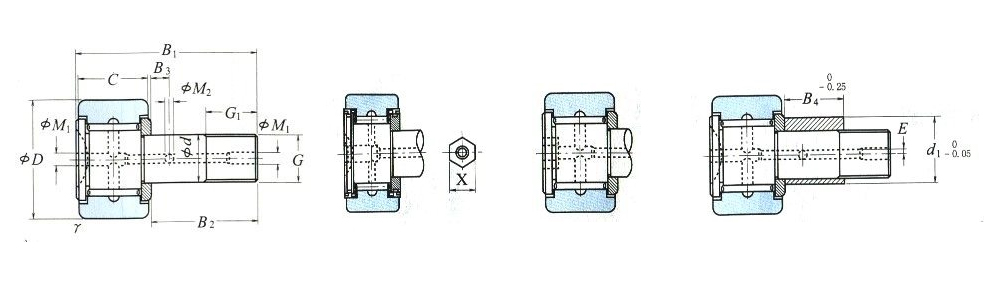

4. الهيكل الداخلي وكفاءة النقل
يعد الهيكل الداخلي لـ Cam Followers أمرًا بالغ الأهمية لتحقيق مبدأ عمله. إن المطابقة الدقيقة للأسطوانة والمحمل تضمن التدحرج السلس والنقل الدقيق للأسطوانة. عادةً ما يكون الجزء الرئيسي من Cam Followers مصنوعًا من مواد عالية القوة ومقاومة للتآكل لضمان قدرتها على تحمل الأحمال الكبيرة والتشغيل على المدى الطويل. يساعد هذا التصميم الهيكلي واختيار المواد على تحسين كفاءة النقل وعمر الخدمة لتابعي الكامة.

5. تحليل مفصل أثناء عملية العمل
لا تزال هناك بعض التفاصيل التي يجب الانتباه إليها أثناء عملية عمل Cam Followers. على سبيل المثال، سيتم توليد احتكاك معين عند نقطة الاتصال بين الأسطوانة والكامة، مما سيؤثر على تأثير التدحرج وكفاءة النقل للأسطوانة. ومن أجل تقليل هذا الاحتكاك، عادة ما يتم اعتماد تدابير التشحيم المناسبة، مثل تطبيق زيت التشحيم أو تركيب أجهزة التشحيم. سيؤثر تآكل الأسطوانات والمحامل أيضًا على أداء متابعي الكامة، لذلك يلزم إجراء فحص وصيانة منتظمة، ويجب استبدال الأجزاء شديدة التآكل في الوقت المناسب.

يعتمد مبدأ عمل Cam Followers بشكل أساسي على التفاعل الأساسي بين الكامة والأسطوانة وآلية التدحرج الخاصة بالأسطوانة. من خلال تصميم ملف تعريف الكامة والتحكم في المسار المتحرك للأسطوانة، يمكن تحقيق تحويل دقيق للحركة والتحكم في ناقل الحركة. يعد التصميم الهيكلي المعقول واختيار المواد بالإضافة إلى إجراءات التشحيم والصيانة المناسبة من العوامل المهمة أيضًا لضمان التشغيل الطبيعي لمتابعي Cam.
