محامل كروية ذات اتجاه واحد مع غسالات مبيت كروية
محامل كروية ذات اتجاه واحد مع غسالات مبيت كروية

محامل الكرات التوجه

محامل كروية ذات اتجاه واحد مع غسالات مبيت كروية

الوصف:

محامل كروية الدفع أحادية الاتجاه مع غسالات مبيت كروية هي نوع من المحامل المصممة لاستيعاب الأحمال المحورية في اتجاه واحد فقط. تتكون هذه المحامل من فلكة عمود، وفلكة مبيت ذات سطح خارجي محدب كروي، ومجموعة كرة وقفص. تحتوي غسالة المبيت على مقعد كروي للتعويض عن عدم المحاذاة أو أخطاء التثبيت. تتيح غسالة الهيكل الكروي للمحمل استيعاب بعض الاختلالات بين العمود والهيكل، مما يساعد في تقليل الاحتكاك والتآكل. تعد ميزة التصميم هذه مفيدة بشكل خاص في التطبيقات التي قد تكون هناك انحرافات أو اختلالات في العمود أثناء التشغيل.

اتصل بنا استفسار
السابق:محامل كروية ذات اتجاه مزدوج
التالي:لا يوجد مقال تالٍ

تفاصيل المنتج

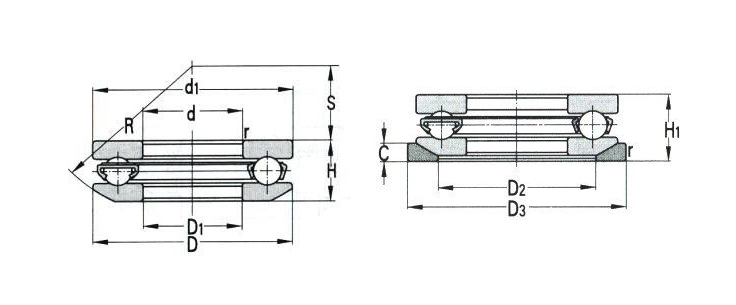

الأبعاد الأساسية تصنيف الحمل الأساسي
(كن) 		الحد من السرعة
(ص / دقيقة) 		تحمل رقم الأبعاد أبعاد الدعامة والشرائح
(مم) 		قداس
كجم
د (مم) د (مم) rmin كر كور الشحوم زيت د1 د1 د2 د3 ج ح1 ر س ح دا (دقيقة) دا (ماكس) را (ماكس)
30 52 0.6 26.6 39.9 3600 4800 53206 يو206 52 32 42 55 5.5 20 45 22 17.8 43 42 0.6 0.180
35 62 1 37.3 55.5 3000 4000 53207 يو207 62 37 48 65 7 22 50 24 19.9 51 48 1 0.263
40 68 1 46.9 78.4 2800 3800 53208 يو208 68 42 55 72 7 23 56 28.5 20.3 57 55 1 0.395
45 73 1 47.7 81.3 2600 3600 53209 يو209 73 47 60 78 7.5 24 56 26 21.3 62 60 1 0.400
50 110 1.5 159 197 - - 53410 م 110 52 - - - - 90 35 45.6 - - - 1.92
55 90 1 69 123 1900 2800 53211 يو211 90 57 72 95 9 30 72 35 27.3 76 72 1 0.747
60 110 1 130 208 - - 53312 110 62 - - - - 90 41 38.3 - - - 1.44
65 100 1 74.9 151 1800 2600 53213 يو213 100 67 82 105 9 32 80 40 28.5 86 82 1 0.898
70 130 1.1 148 250.6 1400 1900 53314 يو314 125 72 98 130 13 48 100 43 44.2 103 98 1 2.51
70 125 1.1 148 250.6 - - 53314 125 72 - - - - 100 43 44.2 - - - 2.10
70 105 1 59 161 1800 2600 53214 يو214 105 72 88 110 9 32 80 38 28.8 91 88 1 0.961
75 110 1 82.1 172.7 1700 2400 53215 يو215 110 77 92 115 9.5 32 90 49 28.2 96 92 1 1.15
80 115 1 86.6 193.2 1700 2400 53216 يو216 115 82 98 120 10 33 90 46 29.5 101 98 1 1.18
80 145 1.5 181 315 1200 1700 53316 يو316 140 82 110 145 15 52 112 50 47.6 116 110 1.5 3.17
85 180 1.1 336 534 - - 53417 م 177 88 - - - - 140 47 77 - - - 8.95
90 135 1.1 133 285 1500 2000 53218 يو218 135 93 110 140 13.5 42 100 45 38.5 117 110 1 2.33
100 170 1.5 282 498 950 1400 53320 يو320 170 103 135 175 18 64 125 46 59.2 142 135 1.5 5.83
100 170 1.5 282 498 - - 53320 170 103 - - - - 125 46 59.2 - - - 4.90
100 205 3 448 775 700 950 53420 م U420 205 103 155 220 27 98 160 50 90 165 155 2.5 16.5
100 205 3 421 734.5 700 950 53420 يو 420 205 103 155 220 27 98 160 50 90 165 155 - 16.2
110 160 1.1 170 392.5 1200 1700 53222 يو222 160 113 135 165 14 45 125 65 40.2 140 135 1 2.87
110 190 2 304 588 850 1200 53322 م U322 187 113 150 195 20.5 72 140 51 67.2 158 150 2 9.05
110 190 2 304 588 850 1200 53322 يو322 187 113 150 195 20.5 72 140 51 67.2 158 150 2 8.78
120 170 1.1 168 399 1100 1600 53224 يو224 170 123 145 175 15 46 125 61 40.8 150 145 1 3.07
الأبعاد الأساسية تصنيف الحمل الأساسي
(كن) 		الحد من السرعة
(ص / دقيقة) 		تحمل رقم الأبعاد أبعاد الدعامة والشرائح
(مم) 		قداس
كجم
د (مم) د (مم) rmin كر كور الشحوم زيت د1 د1 د2 د3 ج ح1 ر س ح دا (دقيقة) دا (ماكس) را (ماكس)
120 205 2.1 129 400 800 1100 53324 م U324 205 123 165 220 22 80 160 63 74.1 173 165 2 12.3
120 205 2.1 129 400 800 1100 53324 يو324 205 123 165 220 22 80 160 63 74.1 173 165 2 11.9
120 205 2.1 129 400 800 1100 53324/YB2 U324 205 123 165 220 22 80 160 63 74.1 173 165 2 11.9
120 205 2.1 129 400 800 1100 53324U/YB2-1 205 123 165 220 22 80 160 63 74.1 173 165 2 11.9
130 265 4 637 1284 - - 53426 م U426 265 134 200 280 38 128 200 58 115.2 - - - 34.8
130 265 4 637 1284 - - 53426 يو426 265 134 200 280 38 128 200 58 115.2 - - - 34.6
150 250 2.1 429 1021 - - 53330 م U330 245 154 200 260 26 92 200 89.5 83.7 - - - 19.5
150 250 2.1 429 1021 - - 53330 يو330 245 154 200 260 26 92 200 89.5 83.7 - - - 18.0
150 250 2.1 429 1021 - - 53330/YB2 U330 245 154 200 260 26 92 200 89.5 83.7 - - - 18.6
150 250 2.1 429 1021 - - 53330 245 154 - - - - 200 89.5 83.7 - - - 15.1
150 295 4 673 1479 - - 53430 م U430 295 154 225 310 41 140 225 69 125.9 - - - 44.1
220 297 2 366 1148 - - 53244 يو224 297 224 260 310 25 75 225 118 65.6 - - - 15.6
300 375 2.5 382 1483 - - - 375 300.3 340 385 17 75 320 202 70 - - - 17.2
430 580 3.7 922 4348 - - - 580 430.5 500 610 45 150 500 301.3 131.7 - - - 129

محامل الكرات التوجه

محامل كروية ذات اتجاه واحد

محامل كروية ذات اتجاه واحد
محامل كروية ذات اتجاه مزدوج

محامل كروية ذات اتجاه مزدوج
محامل كروية ذات اتجاه واحد مع غسالات مبيت كروية

محامل كروية ذات اتجاه واحد مع غسالات مبيت كروية
عنا
Ningbo Demy (D&M) Bearings Co., Ltd.
Ningbo Demy (D&M) Bearings Co., Ltd.
Ningbo Demy (D&M) Bearings Co., Ltd. هي شركة محترفة الصين محامل كروية ذات اتجاه واحد مع غسالات مبيت كروية موردون و تجار جملة محامل كروية ذات اتجاه واحد مع غسالات مبيت كروية مصنعون. تقع على ساحل شرق الصين، في مدينة نينغبو الجميلة والتاريخية، شركة ناشئة واعدة، شركة نينغبو ديمي (D&M) للمحامل المحدودة. شركتها التابعة – شركة نينغبو جاينت لتصنيع المحامل المحدودة متخصصة في المحامل عالية الجودة للتطبيقات الصناعية والسيارات.
وسائل الإعلام
ملاحظات الرسائل
محامل الكرات التوجه المعرفة الصناعية

محامل كروية ذات اتجاه واحد مع غسالات مبيت كروية

محامل كروية ذات اتجاه واحد مع غسالات مبيت كروية تتكون بشكل أساسي من الحلقة الداخلية والعنصر المتداول والقفص والحلقة الخارجية. الحلقة الداخلية هي المكون الرئيسي الحامل للحمل، وعادةً ما تكون متطابقة بشكل وثيق مع العمود الدوار. تم تصميم سطحه بمجاري مائية للاتصال بالعناصر المتداول ونقل الأحمال المحورية. عادة ما تكون مادة الحلقة الداخلية عبارة عن سبائك فولاذية عالية القوة لضمان القوة الكافية ومقاومة التآكل. يعتبر عنصر التدحرج مكونًا رئيسيًا في المحمل، وعادةً ما يتكون من سلسلة من الكرات الفولاذية المصنعة بدقة، والتي تقع بين المجاري المائية للحلقات الداخلية والخارجية وتنقل الأحمال المحورية عن طريق التدحرج. يتم اختيار عدد وحجم والمادة للعناصر المتداول وفقًا لقدرة تحميل المحمل وظروف العمل. يتم استخدام القفص لتثبيت موضع العناصر المتداول والتأكد من توزيعها بالتساوي بين الحلقات الداخلية والخارجية لمنع الاصطدام والتآكل المتبادل. يحتاج تصميم القفص إلى الأخذ في الاعتبار عدد العناصر المتداول وحجمها وترتيبها لضمان استقرار وموثوقية المحمل. تعتبر الحلقة الخارجية مكونًا مهمًا آخر للمحمل. تكمن ميزتها الهيكلية في تصميم حلقة المقعد الكروية. تسمح حلقة المقعد الكروية بانحراف زاوية معينة للمحمل أثناء التثبيت، وذلك للتكيف مع الإزاحة الطفيفة للمحور. هذا التصميم يجعل المحمل أكثر مرونة أثناء التثبيت ويقلل من متطلبات دقة التثبيت.

1. الميزات الهيكلية
تصميم حلقة المقعد الكروية: تعد حلقة المقعد الكروية إحدى الميزات الأساسية لهذا المحمل. إنه يسمح بانحراف زاوية معينة للمحمل أثناء التثبيت، وذلك للتكيف مع الإزاحة الطفيفة للمحور. هذا التصميم لا يعمل على تحسين قدرة المحامل على التكيف فحسب، بل يقلل أيضًا من متطلبات دقة التثبيت، بحيث يمكن للمحامل الحفاظ على التشغيل المستقر في ظل ظروف العمل المعقدة.
مجرى سباق عالي الدقة: تم تصنيع مجاري الحلقات الداخلية والخارجية بدقة لضمان أن العناصر المتداول يمكن أن تتدحرج بسلاسة بين المجاري المائية. هذا التصميم عالي الدقة لا يقلل من فقدان الاحتكاك فحسب، بل يعمل أيضًا على تحسين سعة تحميل المحمل وعمر الخدمة.
عناصر درفلة عالية الجودة: عادة ما تكون عناصر التدحرج مصنوعة من كرات فولاذية عالية الدقة مع مقاومة تآكل ممتازة وقدرة تحميل. سيتم اختيار عدد وحجم والمادة للعناصر المتداول وفقًا لقدرة تحميل المحمل وظروف العمل لضمان استقرار وموثوقية المحمل.
القفص القوي: القفص مصنوع من مادة عالية القوة، والتي يمكن أن تثبت موضع العناصر المتدحرجة وتمنع الاصطدام والتآكل المتبادل. يحتاج تصميم القفص إلى الأخذ في الاعتبار عدد العناصر المتداول وحجمها وترتيبها لضمان استقرار وموثوقية المحمل.

2. المناقشة الوظيفية
محامل كروية ذات اتجاه واحد مع غسالات مبيت كروية تستخدم بشكل أساسي لتحمل الأحمال المحورية في اتجاه واحد والسماح للأجزاء الدوارة بالتحرك بحرية في اتجاه واحد. يسمح تصميم حلقة المقعد الكروي الفريد للمحمل بالتكيف مع انحرافات المحور الطفيفة مع الحفاظ على حالة التشغيل المستقرة. يلعب هذا النوع من المحامل دورًا مهمًا في أنظمة النقل الميكانيكية الدقيقة، مثل الأجزاء الرئيسية مثل محركات السيارات ومغازل الأدوات الآلية.
